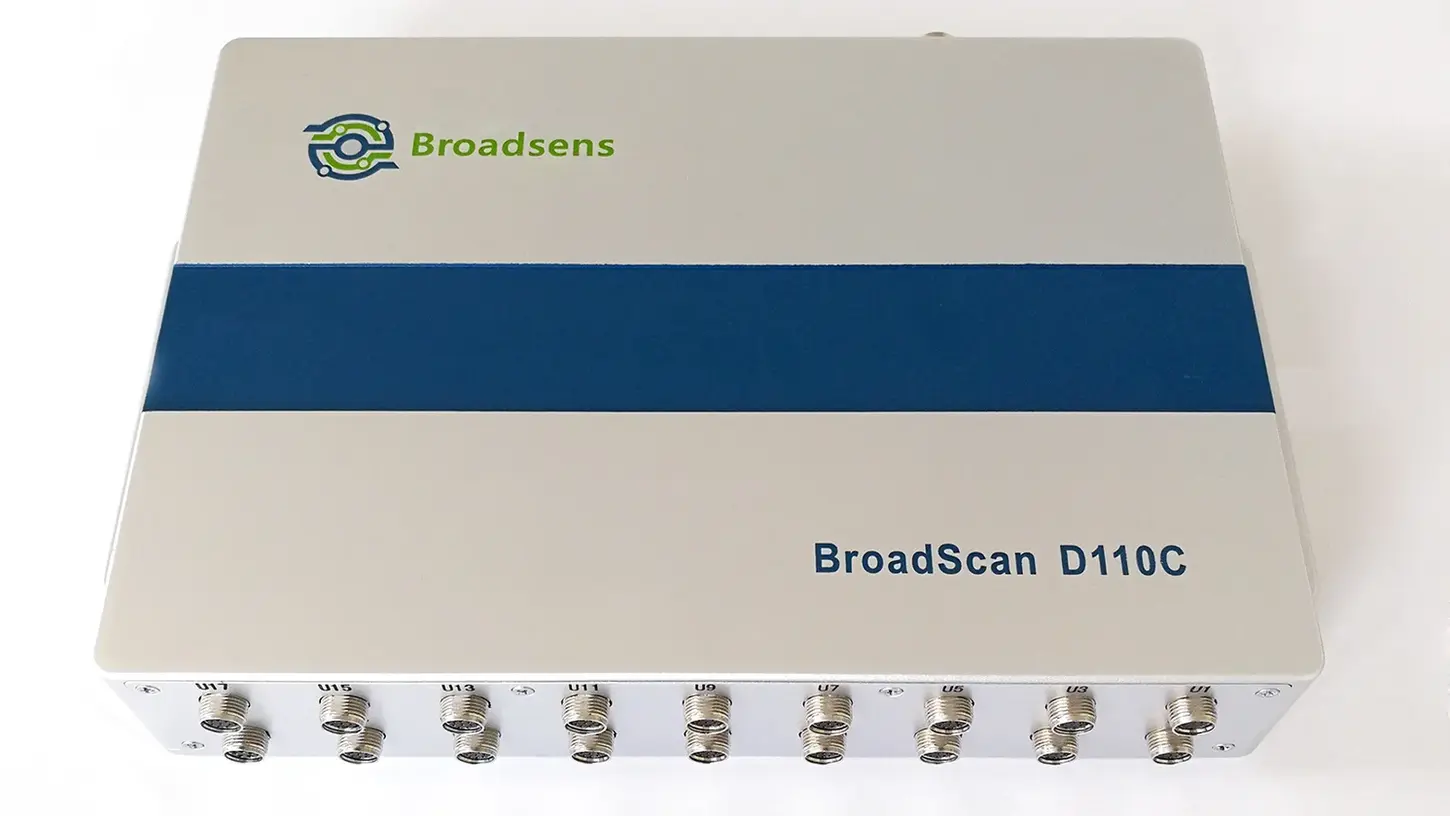

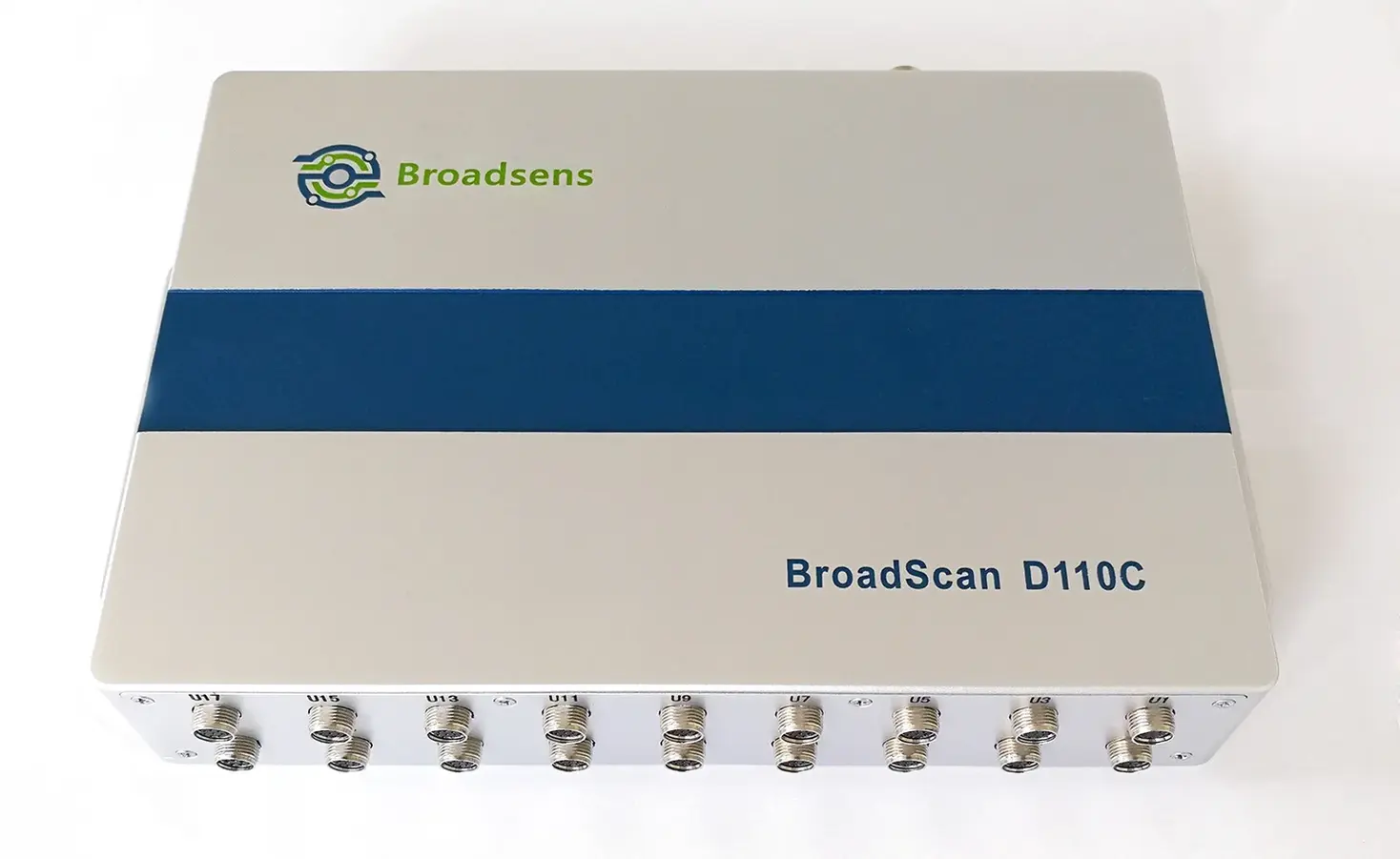

BroadScan D110C, endüstriyel uygulamalar için ideal olan entegre bir yüksek voltajlı piezoelektrik sensör amplifikatörü ve alıcısıdır. BroadScan D110C'nin bağlanması kolaydır ve gerçek dünyadaki yapısal sağlık izleme (SHM) uygulamaları için geliştirilmiştir. Zorlu ortamlarda çalışır ve su geçirmez (IP65) olarak derecelendirilmiştir. Aynı zamanda titreşime ve toza dayanıklıdır. BroadScan D110C, aktif SHM uygulamaları için kuzu dalgaları gibi isteğe bağlı uyarma dalga biçimi oluşturabilir. Uyarma voltajı aralığı 1v ila 140v tepe-tepe arasındadır. BroadScan D110C, 50kHz'den 4MHz'e kadar geniş bir frekans aralığına sahiptir. 17 uyarma çıkış kanalı ve 68 giriş kanalı vardır. BroadScan D110C ayrıca sıcaklık ölçümü ve ortam telafisi için aynı anda sıcaklık sensörlerine de bağlanabilen bir dijital bağlantı noktasına sahiptir.


BroadScan D110C, Ethernet aracılığıyla bir dizüstü bilgisayar veya PC tarafından kontrol edilebilir. Harici güç veya dahili şarj edilebilir pil ile çalıştırılabilir. Dahili pil 4 saate kadar dayanabilir.


BroadScan D110C Teknik Özellikleri

  • 17 yüksek voltajlı piezoelektrik sensör uyarma kanalı (140v tepe noktasına kadar) -peak)

  • Geniş uyarım frekans aralığı: 50kHz'den 3MHz'e kadar ayarlanabilir

  • 68 alma kanalı

  • Alma yolunda 20db-100db ayarlanabilir kazanç

  • Ultrason alımı için 14 bit ADC

  • 14 bit DAC Ultrason iletimi için isteğe bağlı dalga biçimi oluşturucu.

  • Ultrason taramasının ayarlanabilir örnekleme hızı. 80MS/s, 40MS/s, 20MS/s, 10MS/s, 5MS/s, 2,5MS/s ve 1,25MS/s örnekleme hızı.

  • Ultrason için ayarlanabilir örnekleme noktaları tarayın. 1024, 2048, 4096, 8192, 16384, 32768

  • Broadsens sıcaklık sensörlerini, ivme ölçerleri, nem sensörlerini, gerinim sensörlerini, mesafe sensörlerini vb. destekler.

  • Entegre veri depolama: 64 GB (128 GB'ye genişletilebilir)

  • 1,2 GHz mikroişlemci entegre

  • Ethernet bağlantısı

  • Pille çalışır. Pil tam olarak şarj edildiğinde 4 saate kadar dayanır

  • Çalışma sıcaklığı aralığı: -30 santigrat derece ila 65 santigrat derece

  • Güç adaptörü 100v'yi destekler -240v DC girişi
